1602显示一排黑

今天在做频率计时候出现的问题。由于之前已经做出一块可以实现正常功能的板子，再做一块就没怎么注意细节。毕竟原理很简单，而且电路模块也不多。而出现的问题就是1602显示上面一排黑。这样的情况之前也有出现过。大概就是单片机没有给1602输出，或者输出有问题导致的。一般就是从单片机的P0口输出的电平的问题，比如两条线短路了。这样的问题之前是有出现过，然后用万用便检测一下，再重新焊接处理一下就可以解决这个问题。但是今天晚上的问题很明显不是这样的，因为可以说完全检查过这些连线，没有出现断路。甚至考虑了单片机的最小系统板没有工作，是不是晶振出问题之类的。

而问题出现的原因是排阻没有接对方向，刚好接反了。我自己没办法想到这个错误的原因是在上一次焊接时，队友说这个不分正负。而在出问题前做出的两块板都很巧合的连对了，所以让我没办法意识到这个错误的可能性。总之，就是因为排阻的问题导致了，1602没有正常显示。

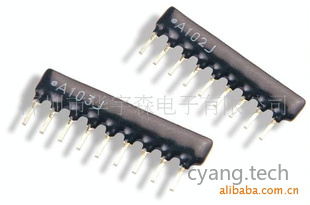

排阻其实就是也不能说有正负，电阻没有正负。只是说排阻是有公共端的，如果接反了，阻值必然不对，这就会导致单片机对1602的输出电平有问题，1602无法接受正确的数据自然无法显示。
